虹杨500千伏输变电及管理用房工程

2020-04-09 16:56:47

虹杨500千伏虹杨站是国内首座非居结合建设的大容量全地下变电站。工程位于上海杨浦区中心城区,作为国内首座非居结合建设的大容量全地下变电站,其设计及施工所需要考虑的因素相对较多。设计方面需考虑电磁环境等多方因素;施工方面,由于变电站为全电缆出线,在地下敷设高电压等级大直径的电缆,施工难度较大。另外,国网上海市电力公司创新思路,结合 BIM技术应用,大力推动虹杨输变电工程运营管理的三维信息化与可视化建设。

项目概况

项目地址:逸仙路以东,小吉普河以西,三门路以南

建设类型:新建项目

项目类型:输变电工程建设项目

建设单位:国网上海市电力公司经济技术研究院

设计单位:国网上海电力设计有限公司

虹杨500千伏输变电及管理用房工程

项目效果图



BIM技术应用亮点



1、500kV地下变电站全景监测系统通过三维漫游、信息可视化、动态监视数据管理等功能,实现变电站全站遥测、遥信、辅控动态信息的三维展示与快速定位,为运检人员查询变电站各类状态信息提供便利。


虹杨500千伏输变电及管理用房工程

站内设备与监视信息孪生配对




2、地下变电站模型满足全景监视深度,并采用模型轻量化技术,创新性地在模型的图属分离轻量化过程中实现了无损转换,并有效提高模型的浏览和管理效率,并满足安全性要求。

虹杨500千伏输变电及管理用房工程

地下变电站模型满足全景监视深度

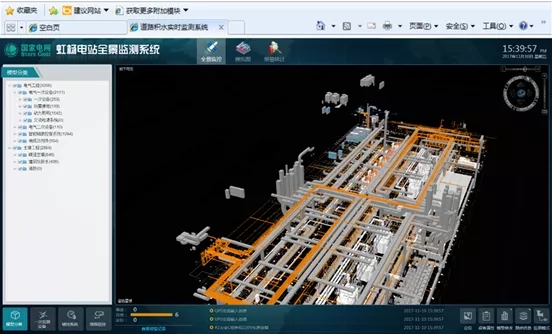

3、开发轻量化图形引擎插件,并应用于变电站全景监测平台中。轻量化图形引擎插件的应用,使系统整体加载时间降低约66%。同时,通过多线程、WebSocket等技术,有效降低后台数据通信传输速度,将自动化、辅控系统的监测数据延迟降到秒级。


虹杨500千伏输变电及管理用房工程

轻量化图形处理,网页端即可快速浏览

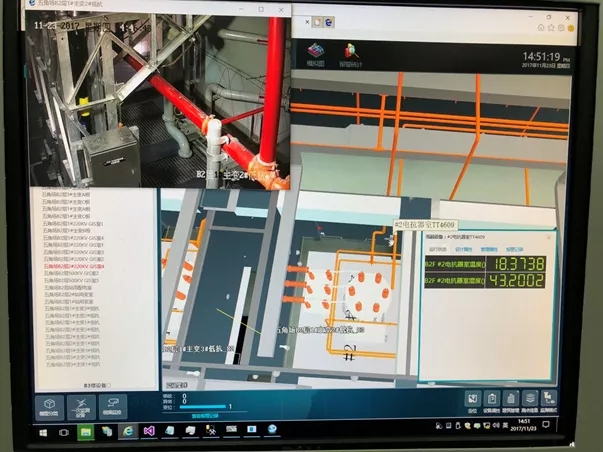

4、首次将变电站遥信、遥测及辅控状态信息与数字化模型唯一识别码进行关联,并实现系统图与变电站一次设备模型的图模关联,制定了自动化与辅控系统的实时与状态信息在系统中的展现方式。


虹杨500千伏输变电及管理用房工程

现场辅控信息实时反应

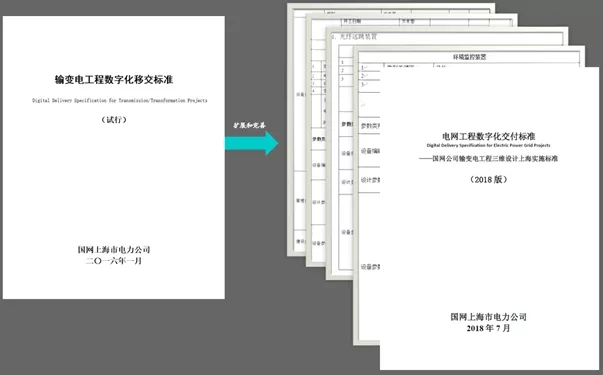

5、通过与现有输变电工程移交标准进行比对,充分研究500kV地下变电站中的数字化模型构建需求,在原有标准基础上扩展了一次、二次、暖通及给排水专业的相关建模属性,进一步健全数字化移交标准体系。


虹杨500千伏输变电及管理用房工程

扩充并完善数字化移交标准
