上海市第一人民医院改扩建工程项目占地面积8320㎡，总建筑面积48852㎡，其中地上建筑面积35352㎡（含改建保留建筑面积5903㎡），地下建筑面积13500㎡（地下三层）。

高层主楼（A楼）15层，建筑高度61.6m，裙房5层，建筑高度22m。保留建筑（B楼）4层，建筑高度16.4m。在A楼和B楼之间建设一层连接体约555㎡，并在武进路上空建设2个过街连廊与南院区连通，连廊建筑面积约1054㎡。

项目效果图

BIM技术应用亮点

1、 设计阶段的BIM应用

设计阶段的BIM应用是各专业模型构建并进行优化设计的复杂过程。各专业信息模型包括建筑、结构、给排水、暖通、电气等专业。在此基础上，根据专业设计、施工等知识框架体系，进行冲突检测、三维管线综合、竖向净空优化等基本应用，完成对施工图设计的多次优化。针对某些会影响净高要求的重点部位，进行具体分析，优化机电系统空间走向排布和净空高度。

在此主要介绍各专业BIM模型的构建、冲突检测与三维管线综合、基于BIM的净高分析和BIM辅助设计实现的优化。

1)  各专业BIM模型构建

首先，在本项目中设计阶段构建了BIM的整体模型及各专业模型。

另外，各典型楼层的管线综合模型。

地下一层管线综合模型

一层管线综合模型

2) 冲突检测与三维管线综合

在构建建筑、结构、给排水、暖通、电气等专业模型的基础上，将以上专业模型整合后应用于冲突检测及三维管线综合。其主要目的是基于各专业模型，应用BIM软件检查施工图设计阶段的碰撞，完成建筑项目设计图纸范围内各种管线布设与建筑、结构平面布置和竖向高程相协调的三维协同设计工作，以避免空间冲突，尽可能减少碰撞，避免设计错误传递到施工阶段。在本项目中碰撞检查存在于机电各专业内部、机电各专业之间、机电专业与结构之间。

所有机电专业之间碰撞检查

通过以上的冲突检测及管线综合形成优化报告，各建设单位确认后调整模型。其中，一般性调整或节点的设计优化等工作，设计单位修改优化；较大变更或变更量较大时，同建设单位协调后确定优化调整方案。

HTML碰撞检查报告

碰撞处修改前及修改后

3）基于BIM净高分析

竖向净高分析的主要目的是基于各专业模型，优化机电管线排布方案，对建筑物最终的竖向设计空间进行检测分析，并给出最优的净空高度。利用BIM软件技术手段，确定需要净空优化的关键部位，在不发生碰撞基础上，调整各专业的管线排布模型，最大化提供升净空高度

地下一层主要空间优化前的净高及优化后的净高

2、 施工阶段的BIM应用

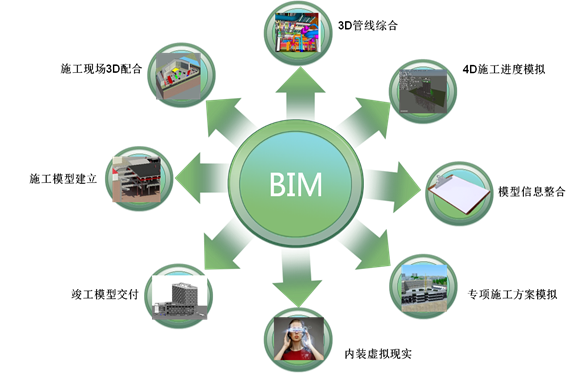

上海市第一人民医院改扩建工程在施工阶段采用BIM应用全过程跟进，主要应用在模型建立、场地规划布置、结构节点处理、3D管线碰撞、专项施工方案模拟、4D动画控制施工进度、虚拟与现实等。
