上海市绿色建筑协会

BIM大赛获奖案例—徐家汇体育公园

2020-08-28 15:41:33



上海市第二届BIM技术应用创新大赛

技术方案奖房建类优秀奖


徐家汇体育公园根据规划方案,将保留和改造上海体育场、上海体育馆、上海游泳馆和东亚大厦四栋主要建筑,并新建一个体育综合体,是上海体育改革发展计划的重大项目,旨在通过新的规划升级, 实现城市有机更新,满足市民健身休闲的需求。在保留“一场两馆”以及主建筑东亚大厦的原有建筑上进行重新规划设计,将徐家汇体育公园打造成一个开放融合的城市空间,给大家带来不可复制的运动体验,延续传承本土文脉。

项目概况

项目地址: 上海市徐汇区漕溪北路

建设类型: 公共建筑

项目类型: 改建项目

设计单位:上海建筑设计研究院有限公司

合作设计:HPP 亨派建筑设计咨询(上海)有限公司

建设单位:上海市体育局

上海体育馆

上海久事体育资产经营有限公司

项目效果图

项目规划平面

BIM应用技术亮点

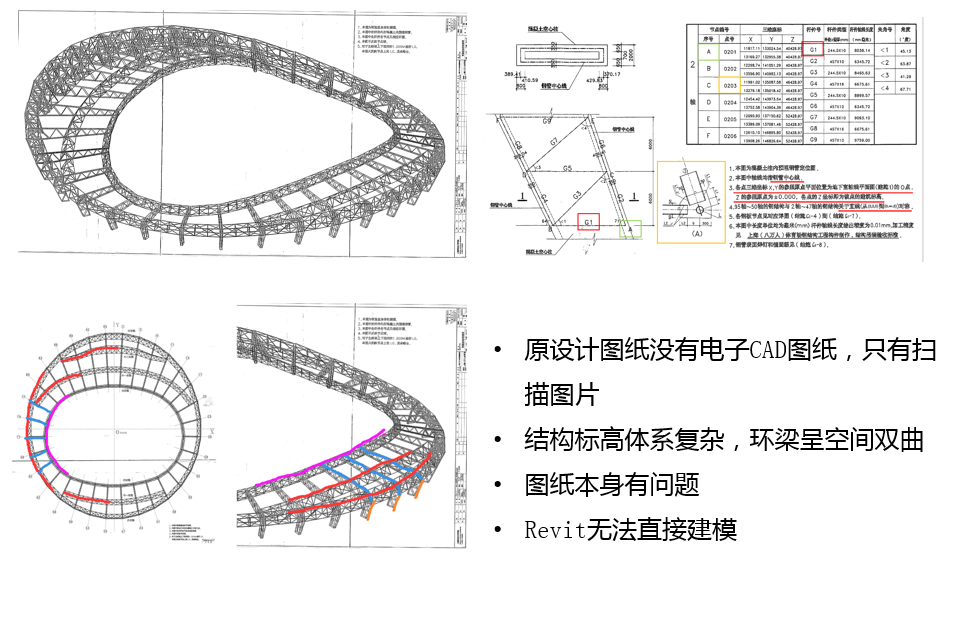

1、钢结构屋盖参数化还原

2、改造区域模型数据阶段化处理

3、机电与土建协调的专项检查

4、人性化的净高分析平面

5、机电管线预深化,对于管线复杂区域重点深化,有效解决隐形问题,提高分析成果的可靠性
